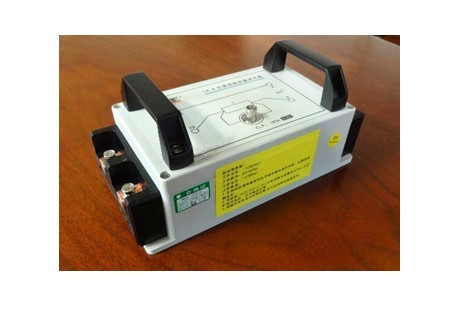

灯具控制装置测试器

使用和测试方法

1.1、根据IEC 61347-1：2010-11标准，第14.6条a要求连接好电路，如图（一）：

1.2、调整示波器输入端显示比例为X1，Y轴调整为1V/格，X轴调整为20mS/格,同步状态设置在正常同步。

1.3、举例说明：接通供电电源，示波器波形为测试装置的电流，波形如图（二）

电流读取方法：峰值电压为：1.9V，峰值电流为190A(电流转电压比为100:1)

            有效值电压为：1.34V，电流有效值为134A

根据IEC 61347-1：2010-11标准要求，电源及测试装置能恒定流出160A +10% -0%电流的为合格。

2.1根据IEC 61347-1：2010-11标准，第14.6条b连接好被测试产品，如图（三）

3.1、根据IEC 61347-1：2010-11标准，第14.6条C，接通供电电源进行测试，示波器设置方法和电流读取方法与1.2、1.3相同。
