WINTON RD8L-CNC全自动成型系统

RD8L-CNC全自动成型系统

RD8L- CNC全自动半刚电缆成型系统

RD8L-CNC全自动半刚性电缆成型系统是集进线、旋转、成型为一体的全自动半刚性电缆加工设备。可以实现不同线径、不同长度、多个成型角度等半刚性电缆成型的复杂加工工艺要求。整个加工过程由电脑全自动控制,可进行实时的可视化质量控制与跟踪,克服人工成型效率低、精度差、重复性差、成品率低等缺陷,大大提高生产效率和产品量。

Winton PC Control系统功能/特性

Windows XP® Professional Operating System
Windows XP操作系统及自动成型软件,窗口式菜单和表格式输入,功能强大,操作简便

PC with Intel Pentium® Processor And High Resolution Color Display
PC控制电脑及高分辨率彩色显示器

Extended front nose provides for additional bend clearance (slim profile)  500mm
延伸成型头,避免电缆触碰设备机身,满足超长半刚性电缆成型要求

Servo motor used to make a bend is mounted inside the frame for additional bend clearance
R成型伺服驱动电机内移至机身内,避免电缆触碰,满足复杂半刚性电缆成型要求

Wiper roll die and bend die to avoid corrugate and split of the cable
滚动式成型模式,有效避免成型过程中的摩擦力,防止电缆外导体起皱和过度拉伸

\Hitch Feed – No Limit On Part Length
独特的步进式送线机构,使成型电缆长度不受限制

X,Y,Z to L,R,A conversion
X、Y、Z三维坐标数据自动转换成L、R、A成型参数

Unlimited part programs, internal storage
无限量存储不同类型电缆成型程序,方便管理和调用

All electric AC servo powered axis (bend, plane, feed)
全电脑控制精密AC伺服电机驱动L、R、A行程

Pneumatic powered collet & clamp\
气动电缆夹持和平压机构,避免成型过程中移位及误差

Springback compensation
自动根据不同电缆材料特性进行回弹补偿,确保成型角度精度

Computer Controlled, Max. 64 Bends Per Part
每根电缆可编程控制最多64个不同平面、角度的成型

High Resolution Encoders
高分辨率编码器,确保成型精度

Proximity Sensor, Non-Contact Bend Angle Home Switch
非接触式接近开关,安全控制成型角度复位

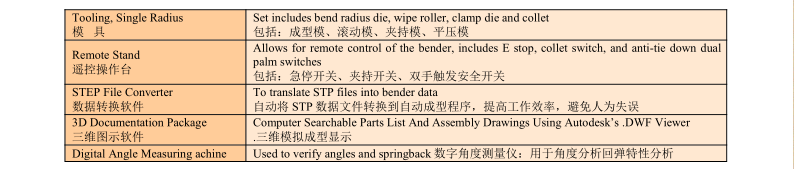

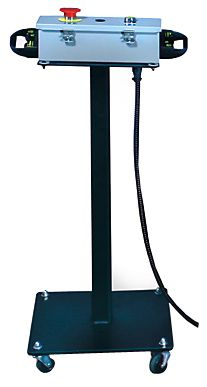

Available Options扩展选项:

\

Winton Servo CONTROL SYSTEM
伺服电机控制系统
\

BEND ARM (A Axis, DOB)  成型轴控制

Brushless AC Servo Drive Motor 无刷交流伺服电机

FEED (L Axis, DBB) 进线轴控制

Brushless AC Servo Drive Motor 无刷交流伺服电机
Heavy duty linear bearings are used for precise movements 1500mm 高负载精密丝杆驱动

ROTATION (R Axis, POB)  旋转轴控制

Brushless AC Servo Drive Motor 无刷交流伺服电机
360° bi-directional rotation 360°双向旋转


Winton PC CONTROL SYSTEM 软件功能 :

\
Windows® XP Professional Operating System
基于 Windows® XP的操作系统,方便编程与操作

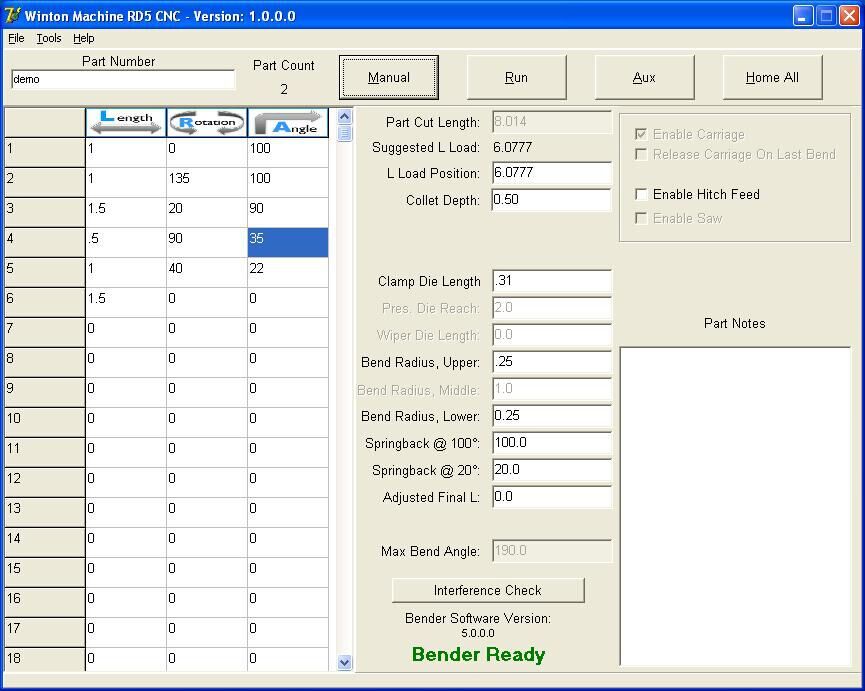

Supports both X,Y,Z or L,R,A data input with auto conversion of X,Y, Z data.
同时支持 X、Y、Z 和 L、R、A成型数据输入及自动转换

Advanced bend data editor includes add, insert and delete commands
灵活的编程方式,可随意编辑、插入和删除成型

Programmable speeds on the L (lengths), R (plane rotations) , and A (bend angle)
每一成型步骤的速度可分别编程设置,灵活克服电缆成型惯性,满足复杂电缆成型要求

Auto springback compensation自动回弹系统补偿

Production parts counter 生产批量技术统计

Password protection for part data input or changes 密码保护成型数据输入及更改

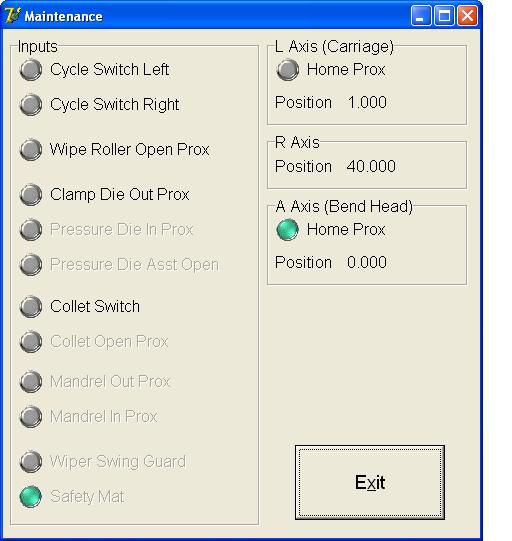

Maintenance screen with graphic representations of bender operating status, limit switch states and axis positions in real time.\
系统维护控制及实时状态显示,包括:成型操作状态、限位开关状态、L、R、A 位置状态

Ability to store notes with part program 存储程序加注描述,方便程序分类查找

High resolution encoders on all axis for precise position and feedback information
\高分辨率编码器,确保L、R、A闭环控制精度

Automatic axis zeroing when initializing.
自动开机初始复位功能,确保系统精确可靠运行的重复性和一致性

Unlimited hitch feed moves
步进式送线方式,电缆长度不受限制

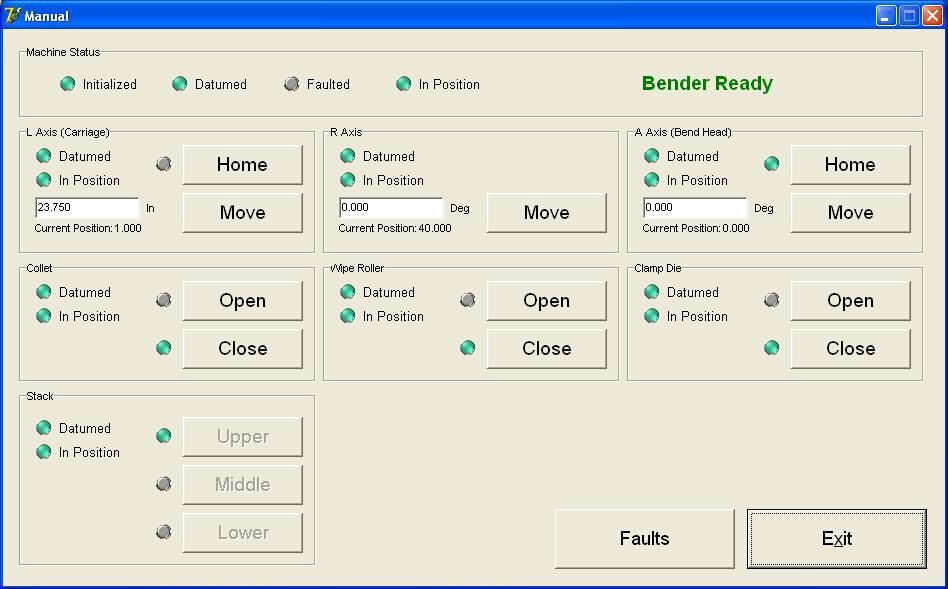

Manual and automatic bend cycle modes
手动或自动控制模式,进行单件成型或连续循环成型生产

Ability to Pause during a part program
运行暂停功能,防止成型出错及材料浪费

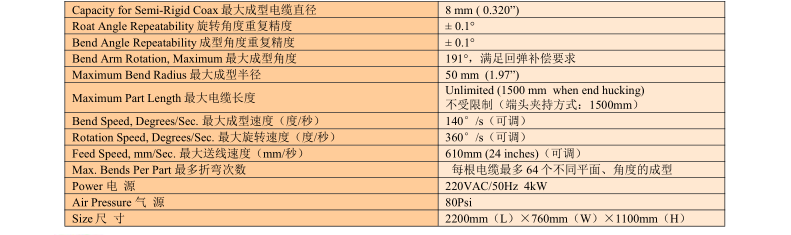

Specifications 技术参数

\
