系统后台可以部署在云服务端或本地主站，电力运维人员可通过局域网或互联网访问、账号登录、手机APP推送、短信息提示等方式实现系统远程监控，实时了解电缆运行状况信息。系统可以做到故障前的测距预警，从而实现状态检修，使维护人员在线路故障之前对故障进行正确处理，提高电网自动化程度，保证电网的安全性和可靠性，大量减少人力物力消耗，节约运行成本。
产品功能
n 故障定位：
系统采用单端自动测距技术，实现电缆的故障测距，并且在系统后台界面指示故障点位置，对故障点进行标注，测距精度可达到±5m；
n 故障预警：
系统利用瞬时性故障的暂态行波特征，根据电缆瞬时性接地后的绝缘状态更接近于永久故障的现象，对电缆的绝缘状态进行监测，保证线路发生永久性接地故障前系统能够可靠预警；
n 系统云服务（用户可选项）：
针对每个用户提供足够的用户空间，用户可在任何时间地点通过浏览器方式访问现场的系统监测情况，并且系统历史数据永久存储，方便历史查看；
n 电子值班（用户可选项）：
实现无人值守，报警信息及工作状态可通过发送短信息、APP推送的方式至相关人员；
n 历史存储：
实现实时存储信息，可进行历史数据查询，报警信息打印等；
系统构成
Ø 电缆故障精确定位装置
电缆故障精确定位装置融合先进的数字化传感器技术、高速数据采集、数据分析、通信技术和计算机技术为一体，将本地数据通过4G/光纤/网络通讯模块实时上传至系统后台。电缆故障精确定位装置能够适应恶劣的运行环境，为配电网安全运行提供有力的保障。装置外观如下图所示：
Ø 传感器
高频芯线式传感器：传感器安装在被监测电缆分相处，负责监测被测电缆的暂态电流行波信号，传感器与采集单元间通过多芯屏蔽线连接。装置外观如下图所示：
Ø 系统主站
主站包含有系统监测后台、其他辅助监测单元等，利用特有算法，通过对现场的上传数据进行分析，实现故障点精确定位、预警等各项功能。
Ø 系统软件后台

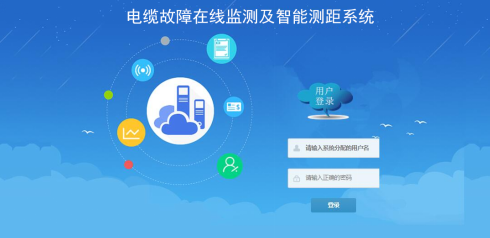

软件平台采用B/S的结构搭建，通过自组局域网或采用云服务来实现各项功能。用户可在自己的客户端（主站电脑）用浏览器的形式访问系统监测后台，如选用云服务则可在任何时间地点通过浏览器登录系统监测后台，查看线路运行情况，并且系统的历史数据永久存储，方便查看。如下图所示：
系统可自动预警电缆故障和故障精确定位，并通过弹窗告警，也可选择手机短信方式或者APP软件推送将故障信息通知相关人员。
当监测线路出现异常时系统会在相应线路处进行变色闪烁提示以及弹出告警弹窗提示故障点位置，系统后台界面，如下图所示：
在数据列表中查看相关线缆的终端线路，通过时间搜索功能，点击查询可以得到想要的目标线路，如下图所示：
筛选某一时段目标线缆监测到的高频波形，根据系统采集到的波形信息，可分析出选中线缆目前的运行状况，实现实时监控的功能，如下图所示：
