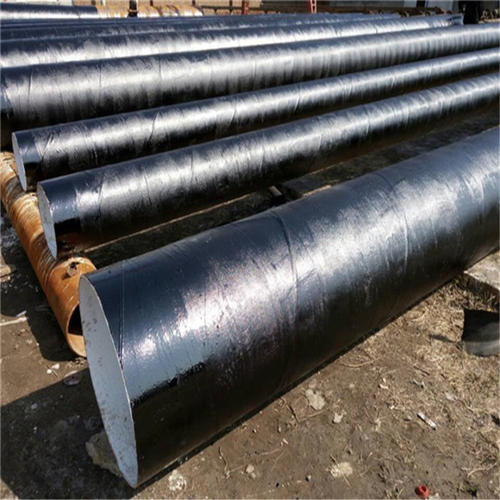

防腐管道,环氧煤沥青防腐钢管图片·

2、防腐管道,环氧煤沥青防腐钢管施工方便，可以对钢管、贮罐和各种钢结构进行半机械或手工施工，防腐层自然固化，无需加热设备；

3、防腐管道,环氧煤沥青防腐钢管防腐层造价较低廉，在相同除锈条件下，其综合造价(含材料、施工、损耗等费用)在各类防腐材料中是较低的，与便宜的石油沥青防腐层相近；

4、防腐管道,环氧煤沥青防腐钢管已积累了较丰富的使用实践经验，石油部门已编制了环氧煤沥青防腐工程从设计到施工的一系列技术标准，技术成熟可靠。

但环氧煤沥青涂料用在管道外防腐时，仍存在较严重的缺点。据中环氧树脂行业协会专家介绍，

主要一是用在钢管表面防腐时，现行技术标准要求的防腐结构为涂刷多层涂料中间加缠玻璃纤维布，固化后形成“玻璃钢”复合结构，不但施工工序复杂、繁琐而且为保证涂层终质量，还要求前道涂层固化后才能涂敷后道涂层，至使施工时间拖长给施工管理带来诸多不便，尤其是在冬季固化时间长更加剧了困难。

二是使用玻璃布时产生大量细碎的玻璃纤维丝，易扎入皮肤、疼痛难忍，并有可能通过呼吸或进食进入体内损害施工人员健康。

三是涂料虽属厚浆型，但仍含有约12%的可挥发性溶剂，涂敷后在固化过程中将全部散发到空中，仍不符合日益要求严格的环境保护要求。
　　一.底漆和缠玻璃纤维前的面漆
　　1. 防腐的环氧煤沥青油漆施工根据现场条件采用刷涂的方式。
　　2.钢材除锈经检查合格后涂刷底漆和面漆，涂漆时尽可能留出钢材装配的焊缝位置，预留长度约为150mm ，以免焊接时难以清根，影响焊接质量。
　　3. 对于钢材表面坑尘程度较大（＞2mm 以上），尚应拌制腻子将其补平。
　　4. 环氧煤沥青漆混合配制好拌匀后将其熟化15 ～30min ，并在4 小时内用完。
　　5. 底漆表干后固化前涂刷道面漆，面漆实干后固化前涂刷二道面漆。施工时，往往在工序流程上是连续的，因此需要特别注意油漆的涂装间隔时间，保证涂装间隔在小和大涂装间隔之间。现场施工时，要根据涂料的性能和天气条件确定涂装的间隔时间。
　　6. 如果油漆复涂间隔太长，则需要将油漆表面用砂布或砂轮打毛后再涂刷后道漆。
　　7. 钢材喷砂合格后应立即涂刷底漆，因此，应同时注意粉尘对涂漆的影响，涂漆时尽可能远离喷砂区域或暂停喷砂施工。
　　8.环氧煤沥青漆作业应按随货所到的材料说明书和规范要求进行操作。
　　9. 油漆作业施工用具应干净，使用过程中的清理和用完后处理应适当。
　　10. 涂刷时，层间纵横交错，每层往复进行。涂漆的时间间隔应符合涂料的技术要求，漆膜厚度符合设计要求。沧州林润管道制造有限公司胡经理欢迎新老客户实地考察合作
