ZHZL-CZ穿轴式张力传感器
一、产品介绍：
ZHZL-CZ型 穿轴式张力传感器，采用高精度电阻应变计和优质不锈钢材料组合而成，内部结构设计巧妙，使得在线测量精度高，长期稳定性能好，使用寿命长。该传感器内部采用专利过载保护机构，且每一只传感器出厂前均经过严格检测，因而确保了产品的测量精度、稳定性和可靠性，广泛用于：涂布机、印刷机、印染机、定型机、磨毛机、吹膜机、覆膜机等生产线张力检测。
二、技术参数：
主要技术指标
量 程 50N、 500N、 750N、1000N、 1500N、2000N 、2500N、3000N、5000N、20000N等
激励电压 10V 或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA
非 线 性 0.5-1 % F·S
滞 后 0.5-1 % F·S
不重复性 0.5-1 % F·S
温 漂 0.05 % F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

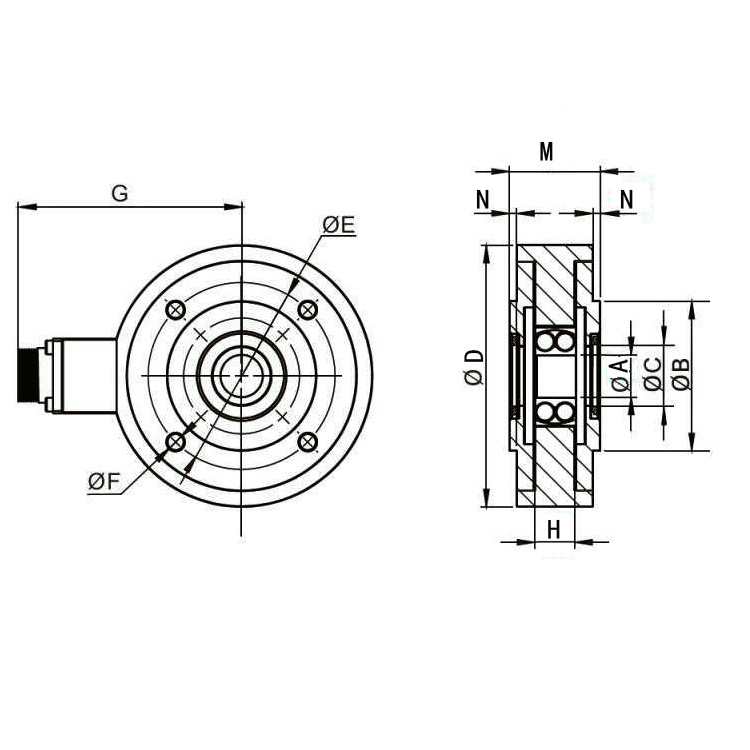

三、外形尺寸：
产品型号 张力值
(N) 外形尺寸（单位：mm）
A B C D E F G H M N
CZ.100-25-12 0~250 12 50 16 100 70 6.5 88 14 36.5 3
CZ.105-50-17 0~500 17 60 22 105 75 6.5 88 16 36.5 3
CZ.105-100-17 0~1000 17 60 22 105 75 6.5 88 16 36.5 3
CZ.125-75-25 0~750 25 70 31 125 95 6.5 100 18 47.5 4
CZ.125-150-25 0~1500 25 70 31 125 95 6.5 100 18 47.5 4
CZ.175-100-35 0~1000 35 100 44 175 135 8.5 123 23 65 4
CZ.175-150-35 0~1500 35 100 44 175 135 8.5 123 23 65 4
CZ.175-300-35 0~3000 35 100 44 175 135 8.5 123 23 65 4
CZ.225-300-50 0~3000 50 130 58 225 175 10.5 150 23 75 4
CZ.225-600-50 0~6000 50 130 58 225 175 10.5 150 23 75 4
CZ.265-500-65 0~5000 65 160 80 265 220 10.5 170 33 80 4
CZ.265-1000-65 0~10000 65 160 80 265 220 10.5 170 33 80 4
CZ.265-2000-65 0~20000 65 160 80 265 220 10.5 170 33 80 4
CZ.265-3000-80 0~30000 80 160 80 265 220 10.5 170 33 80 4
